Таймер Кадра Концентратора
Каждый концентратор имеет таймер кадра, чья синхронизация получен из сгенерированного хостом SOF маркер и прослеживает хост SOF пакет, и в фазе и периоде.(Each hub has a frame timer whose timing is derived from the host-generated SOF token and tracks the host SOF packet in both phase and period.) Таймер кадра сбрасывается, каждый раз когда обнаружен SOF и отвечает за генерацию точки Конца Кадра (EOF). Таймер кадра концентратора должен проследить SOF хоста и быть способным остаться синхронизированным с SOF хоста при потери до двух последовательных SOF маркеров. Все концентраторы должны иметь таймер EOF, который используется для идентификации двух отличных точек во времени: точку (EOF1), в это время концентратор должен завершить собственную связь вверх по иерархии, и точку (EOF2), когда шина должна видеть завершенный вверх по иерархии трафик. Задержка между EOF1 и EOF2 соответствует перекосу времен между хостом и концентратором плюс время требуемое для того, чтобы произошел EOP и это проиллюстрировано на Рисунок 11-9.

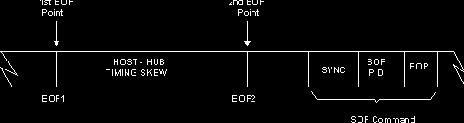

Рисунок 11-9. Отличие EOF на Концентраторе и Хосте
Таймер кадра должен быть синхронизирован со временем кадра хоста в случае самых плохих допусков и смещений между хостом и концентратором. Смещения должны приспособить допуск генератора концентратора и преднамеренно ввести отклонение от 1.000 мс периода кадра, который происходит, когда хост блокируется внешний источник.(The offsets have to accommodate the hub oscillator tolerance and purposely introduced deviations from 1.000 ms frame timing which occur when the host locks to an external source.) Вышеупомянутые параметры требуют минимальной длины кадра (FLmin ) 11,985 и максимальной длины кадра (FLmax) 12,015.
